Skoda Kodiaq > Rückfahrkamera

Funktionsweise

Beim Rückwärtsfahren wird im Infotainmentbildschirm der Bereich hinter dem Fahrzeug mit Orientierungslinien angezeigt.

Die Kamera ist mit einer Reinigungsanlage ausgestattet.

Die Reinigung erfolgt automatisch zusammen mit dem Waschen der Heckscheibe.

Orientierungslinien und Funktionsflächen

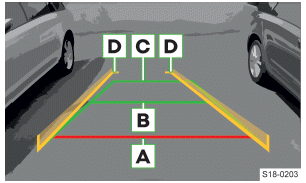

Orientierungslinien

1. Abstand ungefähr 40 cm
2. Abstand ungefähr 100 cm
3. Abstand ungefähr 200 cm
4. Die Linien zeigen den Fahrweg an, der beim aktuellen Lenkeinschlag angesteuert wird. Der Abstand zwischen den Seitenlinien entspricht ungefähr der Fahrzeugbreite inkl. Außenspiegel.

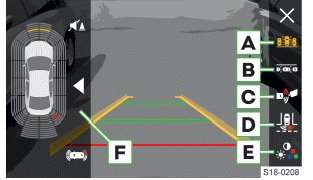

Funktionsflächen

1. Modus für Querparken
2. Modus für Längsparken
3. Modus für Heranfahren an einen Anhänger / Abstandsüberwachung
4. Modus für Überwachung des Bereichs hinter dem Fahrzeug (Breitbilddarstellung)
5. Helligkeits-, Kontrast- und Farbeneinstellungen des Bildschirms
6. Einparkhilfe-Ansicht

   Aus-/Einschalten der Ansicht

     Vollbilddarstellung

      Aus-/Einschalten der akustischen Signale der Einparkhilfe

Funktionsbedingungen

• Zündung eingeschaltet
• Fahrgeschwindigkeit niedriger als 15 km/h

Bedienung

System einschalten

• Den Rückwärtsgang einlegen.

Oder:

• Die Taste drücken.

Beim Einschalten ertönt ein akustisches Signal und in der Taste leuchtet das Symbol auf.

Modus für Querparken

• Das Fahrzeug vor einer geeigneten Parklücke anhalten.
• Rückwärtsfahren, sodass die gelben Linien in die Parklücke führen.
• Spätestens dann anhalten, wenn die rote Linie die hintere Begrenzung (z. B. Bordstein) berührt.

Modus für Längsparken

• Im Bildschirm den Modus für das Längsparken wählen.
• Das Blinklicht für die Seite, auf der Sie einparken möchten, einschalten.

• Das Fahrzeug so anhalten, dass sich kein Hindernis in der Lücke zwischen den Hilfsboxen A befindet und die hintere Box nicht über die seitliche Begrenzung der Parklücke (z. B. Bordstein) hinausreicht.
• Das Lenkrad in die empfohlene Richtung B drehen, bis die rote Farbe der trapezförmigen Umrandung C grün wird.

• Das Lenkrad in der eingestellten Stellung halten und rückwärtsfahren.
• Das Fahrzeug anhalten, wenn die grüne Linie mit der seitlichen Begrenzung der Parklücke (z. B. Bordstein) übereinander liegt bzw. wenn angezeigt wird.
• Gegenlenken, bis die gelbe Fahrbahnlinie die rote Linie für die erforderliche Fahrbahnausrichtung überblendet.
• Das Lenkrad in der eingestellten Stellung halten und rückwärtsfahren.
• Das Fahrzeug in einem sicheren Abstand zum Hindernis bzw. dann anhalten, wenn angezeigt wird.

Modus für Heranfahren an einen Anhänger / Abstandsüberwachung

Im Bildschirm wird der Bereich hinter dem Fahrzeug in der Draufsicht dargestellt.

Bei Fahrzeugen mit werkseitig eingebauter Anhängevorrichtung unterstützt dieser Modus den Fahrer beim Heranfahren des Fahrzeugs an eine Anhängerdeichsel.

Im Bildschirm werden eine Linie für das Heranfahren an die Anhängerdeichsel sowie Linien für die Abstandseinschätzung angezeigt.

Bei Fahrzeugen ohne werkseitig eingebaute Anhängevorrichtung wird im Bildschirm in einem Abstand von ungefähr 40 cm hinter dem Fahrzeug eine Linie für die Überwachung des Abstands zu Hindernissen angezeigt.

Modus für Überwachung hinter dem Fahrzeug

Im Bildschirm wird der Bereich hinter dem Fahrzeug in der Bildschirmdarstellung angezeigt.

System ausschalten

• Die Taste drücken.

Oder:

• Bei Fahrzeugen mit Automatikgetriebe den Wählhebel in Stellung stellen.

Automatische Abschaltung

Die automatische Systemabschaltung erfolgt bei Vorwärtsfahrt mit einer Geschwindigkeit über 15 km/h.

Einschränkung

Das Kamerabild ist im Unterschied zur Augensicht verzerrt. Die Anzeige nur bedingt verwenden, um den Abstand zu schätzen.

Einige Gegenstände können im Bildschirm möglicherweise nur unzureichend angezeigt werden. Z. B. schmale Säulen, Maschendrahtzäune, Gitter oder Fahrbahnunebenheiten.
