Jeep Cherokee > Motorraum

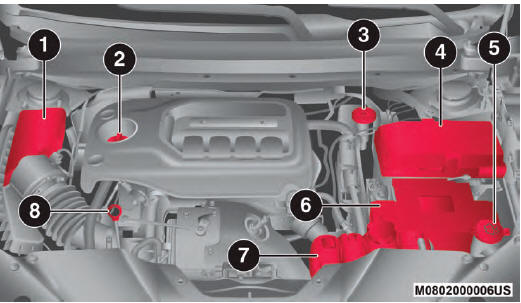

2.0L-Motor

1. Luftfilter
2. Öleinfülldeckel
3. Bremsflüssigkeitsbehälter-Deckel
4. Zentrale Stromversorgung (Sicherungen)
5. Scheibenwaschflüssigkeitsbehälter-Deckel
6. Batterie
7. Kühlmittelbehälter
8. Motorölpeilstab

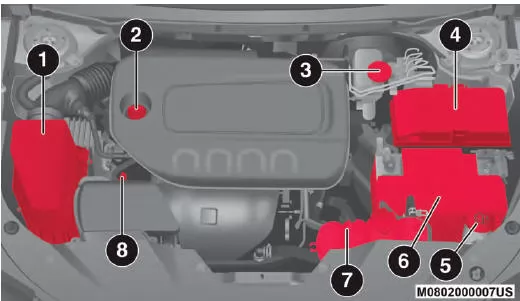

2.4L-Motor

1. Luftfilter
2. Öleinfülldeckel
3. Bremsflüssigkeitsbehälter-Deckel
4. Zentrale Stromversorgung (Sicherungen)
5. Scheibenwaschflüssigkeitsbehälter-Deckel
6. Batterie
7. Kühlmittel-Ausgleichsbehälter
8. Motorölpeilstab

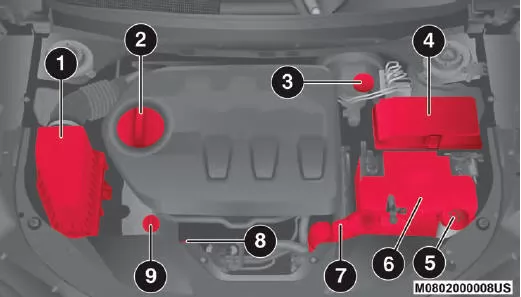

3,2L-Motor

1. Luftfilter
2. Ölfilterabdeckung
3. Bremsflüssigkeitsbehälter-Deckel
4. Zentrale Stromversorgung (Sicherungen)
5. Scheibenwaschflüssigkeit-Behälterdeckel
6. Batterie
7. Kühlmittel-Ausgleichsbehälter
8. Motorölpeilstab
9. Motoröleinfüllstutzen

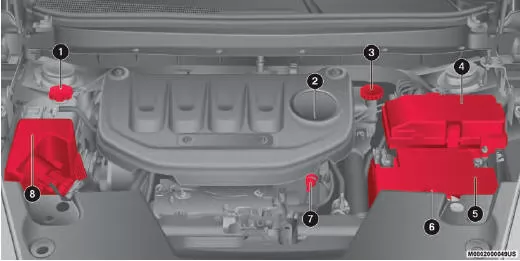

2,2-L-Dieselmotor

1. Kühlmittel-Behälterdeckel
2. Öleinfüllstutzen
3. Bremsflüssigkeits-Behälterdeckel
4. Zentrale Stromversorgung (Sicherungen)
5. Batterie
6. Scheibenwaschflüssigkeit-Behälterdeckel
7. Motorölpeilstab
8. Luftfilter

Ölstand prüfen

WARNUNG!

• Bei Arbeiten im Motorraum niemals rauchen: Gas- und entflammbare Dämpfe können vorhanden sein, was das Risiko eines Brandes erhöht.
• Seien Sie bei Arbeiten im Motorraum vorsichtig, wenn der Motor heiß ist: Sie könnten sich verbrennen. Kommen Sie dem Kühlerlüfter nicht zu nahe: Der elektrische Lüfter könnte starten; Verletzungsgefahr.

  Schals, Krawatten und andere lose Kleidungsstücke könnten durch bewegliche Teile in die Maschine gezogen werden.

VORSICHT!

• Achten Sie darauf, dass Sie die verschiedenen Arten von Flüssigkeiten beim Auffüllen nicht verwechseln: Sie sind nicht miteinander kompatibel. Auffüllen mit einer ungeeigneten Flüssigkeit kann Ihr Fahrzeug schwer beschädigen.
• Der Ölstand darf keinesfalls die Markierung MAX überschreiten.
• Immer mit Motoröl auffüllen, das die gleichen Spezifikationen wie das bereits im Motor befindliche Öl hat.
• Warten Sie beim Auffüllen des Motoröls darauf, dass der Motor abkühlt, bevor Sie den Einfüllstutzen lösen; insbesondere bei Fahrzeugen mit Stutzen aus Aluminium (je nach Ausstattung).

  ACHTUNG: Verbrennungsgefahr!

• Füllen Sie nicht zu viel oder zu wenig Öl in das Kurbelgehäuse, da dies ein Aufschäumen des Öls oder verminderten Öldruck zur Folge hat. Dies kann zu einem Motorschaden führen.

Der Ölstand im Motor muss immer auf korrektem Niveau gehalten werden, um eine einwandfreie Motorschmierung zu gewährleisten.

Prüfen Sie den Ölstand regelmäßig, am besten bei jedem Tanken. Der beste Zeitpunkt zur Prüfung des Motorölstands ist ca.

fünf Minuten nach dem Abstellen eines betriebswarmen Motors.

Stellen Sie zur Prüfung des Ölstands das Fahrzeug auf waagerechtem Untergrund ab, um einen ausreichend genauen Wert zu erhalten.

Es gibt drei mögliche Peilstabarten:

• Schraffierter Bereich
• Schraffierter Bereich, gekennzeichnet mit SAFE (sicher).
• Schraffierter Bereich, gekennzeichnet mit MIN am unteren Ende des Bereichs und MAX am oberen Ende des Bereichs.
• Schraffierter Bereich, gekennzeichnet mit Vertiefungen am MIN- und MAX-Ende des Bereichs.

HINWEIS: Der Ölstand sollte stets innerhalb der Kreuzschraffierungen auf dem Ölpeilstab liegen.

Wenn der Ölstand am unteren Ende des Peilstabbereichs liegt, steigt durch Einfüllen von 1 l bzw. 1 Quart Öl der Ölstand wieder bis zum oberen Ende des Peilstabbereichs.

Kühlsystem

WARNUNG!

• Durch heißes Kühlmittel oder Kühlmitteldampf (Frostschutzmittel) aus dem Kühler können schwere Verbrühungen verursacht werden. Bei sichtbarem/hörbarem Dampfaustritt (Zischen) unter der Motorhaube darf diese erst geöffnet werden, nachdem der Kühler ausreichend abgekühlt ist. Öffnen Sie keinesfalls den Überdruck-Verschlussdeckel des Kühlsystems, wenn der Kühler oder der Kühlmittel-Ausgleichsbehälter betriebswarm sind.
• Halten Sie Hände, Werkzeuge, Kleidung und Schmuck vom Kühlerlüfter fern, wenn die Motorhaube geöffnet ist. Das Gebläse startet automatisch und kann jederzeit starten, egal ob der Motor läuft oder nicht.
• Schalten Sie bei Arbeiten im Bereich des Kühlerlüfters die Zündung in den Modus OFF (Aus). Der Kühlerlüfter ist temperaturgesteuert und kann sich bei Zündung im Modus ON (Ein) jederzeit einschalten.

Motorkühlmittelprüfungen

Kühlmittel (Frostschutzmittel) alle 12 Monate prüfen (vor dem Einsetzen der Frostperiode, wo zutreffend). Bei verschmutztem Kühlmittel (Frostschutzmittel) sollte das Ablassen des Kühlmittels, Durchspülen des Systems und Befüllen mit neuem OAT-Kühlmittel (gemäß MS-90032) durch einen Vertragshändler erfolgen.

Prüfen, ob die Vorderseite des Klimakondensators durch Insekten, Blätter usw. verstopft ist. Verschmutzungen mit sanftem Wasserstrahl (Gartenschlauch) von oben abspülen.

Überprüfen Sie die Leitungen des Motorkühlsystems auf Materialermüdung, Rissbildung, Tropfenbildung, Schnitte und dichten Anschluss am Kühlmittel-Ausgleichsbehälter und am Kühler. Das gesamte System auf Undichtigkeiten absuchen. ÖFFNEN SIE KEINESFALLS BEI HEISSEM KÜHLSYSTEM DEN ÜBERDRUCK-VERSCHLUSSDECKEL DES KÜHLSYSTEMS.

Nachfüllen, Scheibenwaschflüssigkeit

Die Frontscheibenwaschanlage und die Heckscheibenwaschanlage werden aus demselben Vorratsbehälter versorgt. Der Vorratsbehälter ist vorn im Motorraum eingebaut.

Den Füllstand im Vorratsbehälter regelmäßig prüfen. Füllen Sie den Vorratsbehälter mit Scheibenreinigungsflüssigkeit (nicht mit Kühlerfrostschutzmittel!) auf und betätigen Sie die Anlage einige Sekunden lang, um das restliche Wasser auszuspülen.

Feuchten Sie beim Auffüllen des Vorratsbehälters einen Lappen oder ein Tuch mit etwas Scheibenwaschflüssigkeit an und reinigen Sie damit die Wischerblätter.

Dadurch wird die Leistung der Wischerblätter verbessert.

Um ein Einfrieren der Scheibenwaschanlage bei kalter Witterung zu verhindern, ist eine Lösung oder Mischung zu wählen, die dem Temperaturbereich Ihrer Umgebung entspricht oder ihn übertrifft. Das entsprechende Mischungsverhältnis ist auf den meisten Scheibenfrostschutzmittelbehältern aufgedruckt.

WARNUNG!

Handelsübliche Reinigungszusätze für das Scheibenwaschwasser sind brennbar. Sie können sich entzünden und Brandverletzungen verursachen. Deshalb ist beim Nachfüllen von Reinigungsflüssigkeit und beim Arbeiten in der Umgebung des Scheibenwaschbehälters entsprechende Vorsicht geboten.

VORSICHT!

Fahren Sie nicht mit leerem Scheibenwaschflüssigkeitsbehälter: Die Scheibenwaschanlage ist wichtig für Verbesserung der Sicht.

Bremsanlage

Damit die Bremsen in jeder Situation zuverlässig funktionieren, sind die Bauteile der Bremsanlage regelmäßig zu überprüfen.

Informationen zu den korrekten Wartungsintervallen finden Sie unter "Wartungsplan" in diesem Abschnitt.

WARNUNG!

Ein Abstützen auf den Bremsen kann zu Bremsversagen und eventuell einem Unfall führen. Wird der Fuß während der Fahrt auf dem Bremspedal abgestützt, kann dies zur Überhitzung der Bremsen, zu erhöhtem Bremsbelagverschleiß und zu möglichen Schäden an der Bremsanlage führen. Im Notfall steht dann nicht die volle Bremsleistung zur Verfügung.

Füllstandprüfung - Hauptbremszylinder

Der Füllstand des Hauptbremszylinders sollte bei jeder Wartung des Fahrzeugs oder direkt nach Aufleuchten der Bremswarnleuchte geprüft werden. Falls notwendig, Bremsflüssigkeit bis zur vorgesehenen Markierung an der Seite des Hauptbremszylinder- Ausgleichsbehälters nachfüllen.

Reinigen Sie vor dem Abnehmen des Verschlussdeckels die Oberseite rund um den Hauptbremszylinder gründlich. Bei Scheibenbremsen ist ein Absinken des Füllstands mit zunehmendem Verschleiß der Bremsbeläge normal. Beim Austausch der Bremsbeläge ist der Bremsflüssigkeitsstand zu prüfen. Wenn der Bremsflüssigkeitsstand abnorm niedrig ist, das System auf Undichtigkeiten überprüfen.

Weitere Informationen finden Sie unter "Flüssigkeiten und Schmiermittel" in "Technische Daten".

WARNUNG!

• Verwenden Sie nur die vom Hersteller empfohlene Bremsflüssigkeit. Weitere Informationen finden Sie unter "Flüssigkeiten und Schmiermittel" in "Technische Daten". Die Verwendung der falschen Bremsflüssigkeit kann Ihre Bremsanlage schwer beschädigen und/ oder ihre Leistungsfähigkeit einschränken. Der richtige Bremsflüssigkeitstyp für Ihr Fahrzeug ist außerdem auf dem werkseitig eingebauten Ausgleichsbehälter des Hauptbremszylinders angegeben.
• Um Verunreinigungen durch Fremdstoffe oder Feuchtigkeit zu verhindern, verwenden Sie nur neue Bremsflüssigkeit oder Flüssigkeit, die in einem fest verschlossenen Behälter aufbewahrt wurde. Lassen Sie die Kappe auf dem Ausgleichsbehälter des Hauptbremszylinders immer geschlossen. Bremsflüssigkeit in einem offenen Behälter nimmt Feuchtigkeit aus der Luft auf, was einen niedrigeren Siedepunkt zur Folge hat.

  Dies kann dazu führen, dass die Bremsflüssigkeit bei scharfem oder dauerhaftem Bremsen siedet und die Bremse plötzlich ausfällt. Dies kann zu einem Unfall führen.

• Eine Überbefüllung des Bremsflüssigkeitsbehälters kann dazu führen, dass Bremsflüssigkeit auf heiße Motorteile läuft und sich dort entzündet! Bremsflüssigkeit kann außerdem lackierte Oberflächen und Vinylteile beschädigen, weshalb sie mit diesen Oberflächen nicht in Berührung kommen sollte.
• Die Bremsflüssigkeit nicht durch auf Erdölbasis hergestellte Flüssigkeiten verunreinigen. Hierdurch können Dichtungsteile der Bremsanlage beschädigt werden, was zu einem teilweisen oder vollständigen Ausfall der Bremse führen kann. Dies kann zu einem Unfall führen.

Schaltgetriebe - je nach Ausstattung

Prüfen des Füllstandes

Prüfen Sie den Füllstand durch Entfernen der Einfüllschraube. Der Füllstand muss zwischen der Unterkante der Einfüllöffnung und einem Punkt liegen, der nicht tiefer als 3/16 Zoll (4,7 mm) unter der Unterkante der Einfüllöffnung liegt.

Wenn erforderlich, Flüssigkeit nachfüllen, um den korrekten Füllstand aufrecht zu halten.

Wenden Sie sich bitte an Ihren Vertragshändler.

Automatikgetriebe

Prüfen des Füllstandes

Der Flüssigkeitsfüllstand ist ab Werk korrekt eingestellt und muss unter normalen Betriebsbedingungen nicht korrigiert werden. Regelmäßige Füllstandprüfungen sind nicht erforderlich, daher hat das Getriebe keinen Ölpeilstab. Ein Vertragshändler prüft den Getriebefüllstand Ihres Fahrzeuges mithilfe spezieller Wartungswerkzeuge.

Wenn Sie einen Ölverlust oder einen Defekt am Getriebe bemerken, lassen Sie den Füllstand der Getriebeflüssigkeit umgehend von einem Vertragshändler überprüfen.

Ist der Füllstand der Getriebeflüssigkeit nicht korrekt, kann dies schwere Getriebeschäden verursachen.

VORSICHT!

Sollte es zum Austritt von Getriebeflüssigkeit kommen, suchen Sie unverzüglich einen Vertragshändler auf.

Andernfalls kann es zu schweren Getriebeschäden kommen. Ein Vertragshändler verfügt über geeignetes Werkzeug, um den Füllstand korrekt einzustellen.

Wartungsfreie Batterie

Ihr Fahrzeug ist mit einer wartungsfreien Batterie ausgestattet. Das Nachfüllen von destilliertem Wasser sowie eine regelmäßige Wartung sind nicht erforderlich.

WARNUNG!

• Wenn die Batterie mit zu wenig Batterieflüssigkeit verwendet wird, wird die Batterie unwiderruflich beschädigt, und es kann zu einer Explosion kommen.
• Schützen Sie Ihre Augen bei allen Arbeiten an der Batterie oder in der Nähe mit speziellen Schutzbrillen.
• Batterien enthalten Substanzen, die sehr gefährlich für die Umwelt sind.

  Wenden Sie sich zum Auswechseln der Batterie an einen Vertragshändler.

• Die Batterieflüssigkeit ist eine aggressive Säure. Sie kann Verätzungen hervorrufen und im Extremfall zur Erblindung führen. Augen, Haut und Kleidung vor Batteriesäure schützen! Lehnen Sie sich beim Anbringen der Klemmen nicht über eine Batterie. Gelangen Säurespritzer auf die Haut oder in die Augen, sofort mit fließendem Wasser spülen. Weitere Informationen hierzu finden Sie unter "Vorgehensweise bei der Starthilfe" in "Pannenhilfe".
• In der Batterie entsteht Knallgas, das explosionsartig verpuffen kann. Offenes Feuer und Funken von den Entlüftungsöffnungen fernhalten. Keine Starthilfebatterie oder eine andere Spannungsquelle mit einer Ausgangsspannung von über 12 Volt anschließen.

  Die Kabelklemmen dürfen sich nicht berühren.

• Batteriepole, Anschlüsse und angeschlossene Teile enthalten Blei und bleihaltige Verbindungen. Hände nach Arbeiten an der Batterie gründlich reinigen.

VORSICHT!

• Beim Anschließen der Batterie zuerst das Pluskabel (+) an den Pluspol und danach das Minuskabel (-) an den Minuspol klemmen.

  Die Batteriepole sind auf dem Batteriegehäuse mit (+) und (-) gekennzeichnet. Die Polklemmen müssen fest auf den Batteriepolen sitzen und frei von Schmutzablagerungen und Korrosion sein.

• Soll die Batterie im eingebauten Zustand mit einem Schnellladegerät geladen werden, sind vor dem Anschließen des Ladegeräts beide Batteriekabel zu trennen. Kein Schnell-Ladegerät als Starthilfe verwenden.

Druckwaschung

VORSICHT!

Das Reinigen des Motorraums mit einem Hochdruckreiniger wird nicht empfohlen. Es wurden Vorsichtsmaßnahmen zum Schutz aller Teile und Anschlüsse getroffen. Die von diesen Maschinen erzeugten Drücke sind jedoch so stark, dass ein vollständiger Schutz gegen das Eindringen von Wasser nicht gewährleistet werden kann.
