Skoda Kodiaq > Glühlampen wechseln

Was soll beachtet werden

Die nachstehend beschriebenen Glühlampen können in Selbsthilfe gewechselt werden. Die übrigen Leuchtquellen von einem Fachbetrieb wechseln lassen.

Die neue Glühlampe muss der Spezifikation der ursprünglichen Glühlampe entsprechen. Die Bezeichnung der Glühlampe steht auf dem Lampensockel.

Nach dem Wechsel einer Glühlampe im Abblend-, Fernlicht oder im Nebelscheinwerfer die Scheinwerfer von einem Fachbetrieb einstellen lassen.

VORSICHT

Halogenlampen stehen unter Druck und können beim Wechsel platzen!

• Handschuhe und Schutzbrille verwenden.

HINWEIS

Eine Verschmutzung der Halogenlampe verringert die Lebensdauer der Lampe!

• Den Glaskolben der Glühlampe nicht mit bloßen Fingern berühren.

HINWEIS

Gefahr einer Scheinwerferbeschädigung durch Wasser- und Schmutzeintritt!

• Die Schutzkappe nach dem Lampenwechsel immer richtig am Scheinwerfer einsetzen.

Bedingungen für den Glühlampenwechsel

• Zündung ausgeschaltet
• Licht ausgeschaltet

Abblendlicht

•  Die Schutzkappe am Scheinwerfer abnehmen.

• Den Sockel mit der Glühlampe drehen und herausnehmen.

• Die Glühlampe aus dem Sockel herausnehmen.
• Eine neue Glühlampe in den Sockel einsetzen, sodass die Fixiernase A in die Aussparung an der Glühlampe einrastet.
• Den Sockel mit der Glühlampe in den Scheinwerfer einschieben und durch Drehen in Richtung sichern.
• Die Schutzkappe am Scheinwerfer wieder einsetzen.

Fern- und Standlicht

Schutzkappe am Scheinwerfer abnehmen

• Die Schutzkappe abnehmen.

Glühlampe für Fernlicht wechseln

• Den Sockel mit der Glühlampe drehen und herausnehmen.

• Die Glühlampe aus dem Sockel herausnehmen.
• Eine neue Glühlampe in den Sockel einsetzen, sodass die Fixiernase A in die Aussparung an der Glühlampe einrastet.
• Den Sockel mit der Glühlampe in den Scheinwerfer einschieben und durch Drehen in Richtung sichern.

Glühlampe für Standlicht wechseln

• Den Sockel mit der Glühlampe herausnehmen.

• Die Glühlampe im Sockel wechseln.
• Den Sockel mit der Glühlampe in den Scheinwerfer bis zum Anschlag einschieben.

Schutzkappe am Scheinwerfer einsetzen

• Die Schutzkappe wieder einsetzen.

Blinklicht vorn

• Die Schutzkappe am Scheinwerfer abnehmen.

• Den Sockel mit der Glühlampe herausnehmen.

• Die Glühlampe im Sockel wechseln.

• Den Sockel mit der Glühlampe in die Leuchte einschieben, sodass die Fixiernasen A in die Aussparungen am Scheinwerfer passen.
• Die Schutzkappe am Scheinwerfer wieder einsetzen.

Nebelscheinwerfer

Abdeckkappe im Radhaus abnehmen

• Die Vorderräder so einstellen, dass die Abdeckkappe zugänglich ist.

• Den Bügel aus dem Bordwerkzeug in die Aussparung in der Abdeckkappe einführen.
• Die Abdeckkappe durch Ziehen am Bügel abnehmen.

Defekte Glühlampe herausnehmen

• Die Gummischutzkappe am Scheinwerfer abnehmen.

• Die Glühlampe drehen und herausnehmen.

• Den Stecker entriegeln und von der Glühlampe abziehen.

Neue Glühlampe und Abdeckkappe im Radhaus einsetzen

• Den Stecker an der neuen Glühlampe bis zum Einrasten aufstecken.
• Die neue Glühlampe in den Scheinwerfer einschieben, sodass die Führungsnasen an der Glühlampe mit den zugehörigen Öffnungen im Scheinwerfer in einer Flucht liegen.
• Die Glühlampe durch Drehen in Richtung sichern.
• Die Gummischutzkappe am Scheinwerfer wieder einsetzen.
• Die Abdeckkappe im Radhaus einsetzen und einrasten.

Blinklicht hinten

Leuchte lösen und herausnehmen

• Das Gitter im Bereich A lösen und abnehmen.

• Die Schraube abschrauben.

• Die Leuchte herausnehmen.

• Die Verriegelung A am Stecker etwas herausziehen.
• Die Sicherungstaste drücken und den Stecker abziehen.

Glühlampe wechseln

• Den Sockel mit der Glühlampe drehen und herausnehmen.

• Die Glühlampe im Sockel wechseln.
• Den Sockel mit der neuen Glühlampe in die Leuchte einschieben, sodass die Führungsnasen am Sockel mit den zugehörigen Öffnungen in der Leuchte in einer Flucht liegen.
• Den Sockel durch Drehen in Richtung sichern.

Leuchte einsetzen und befestigen

• Den Stecker in die Leuchte bis zum Einrasten einstecken.
• Die etwas herausgezogene Verriegelung am Stecker eindrücken.

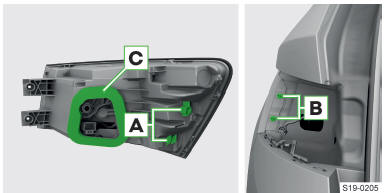

• Die Leuchte mit den Öffnungen A auf die Bolzen B in der Karosserie stecken.

HINWEIS

Gefahr von Schäden an der elektrischen Anlage durch Wassereintritt!

• Darauf achten, dass beim Einbau der Leuchte dieDichtung C richtig eingesetzt wird.

HINWEIS

Gefahr von Schäden an der elektrischen Anlage!

• Darauf achten, dass beim Einsetzen der Leuchtedie Leitungen zwischen der Leuchte und der Karosserienicht eingeklemmt werden.

• Die Leuchte festschrauben.
• Die Abdeckkappe zuklappen und verriegeln.
