Skoda Kodiaq > Befestigungselemente im Gepäckraum

Übersicht

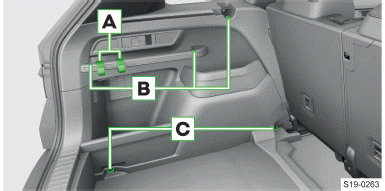

Fünfsitzer-Variante des Fahrzeugs

1. Taschenhaken
   Belastung max. 7,5 kg
2. Haken zur Befestigung der Befestigungsnetze
3. Verzurrösen zur Befestigung der Ladung und der Befestigungsnetze
   Belastung max. 350 kg

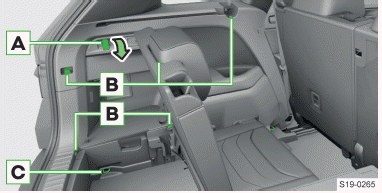

Siebensitzer-Variante des Fahrzeugs

1. Taschenhaken
   Belastung max. 7,5 kg
2. Haken zur Befestigung der Befestigungsnetze
3. Verzurröse zur Befestigung der Ladung und der Befestigungsnetze
   Belastung max. 350 kg

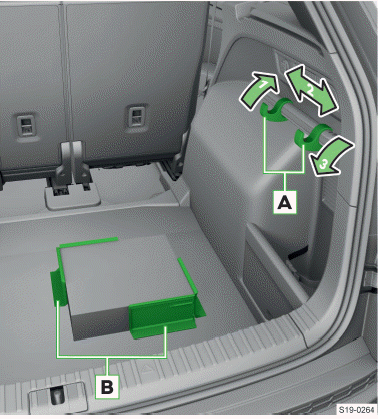

Weitere Befestigungselemente

1. Verschiebbare Taschenhaken
   Belastung max. 7,5 kg
2. Cargo-Elemente
   Belastung max. 8 kg
   Ein Staufach für die Cargo-Elemente befindet sich unter dem Bodenbelag im Gepäckraum.
   • Das Cargo-Element zusammenklappen und am Bodenbelag im Gepäckraum befestigen.

Taschenhaken im Gepäckraum

  Die maximale Belastung des Hakens beträgt 5 kg.

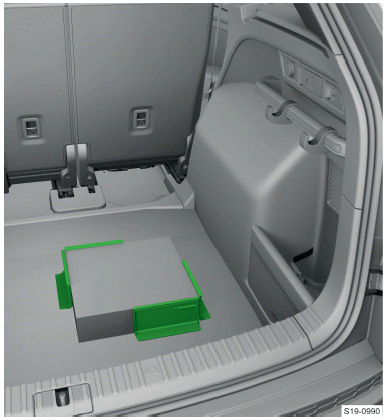

Cargo-Elemente im Gepäckraum

Die maximale Belastung der Cargo-Elemente beträgt 8 kg.

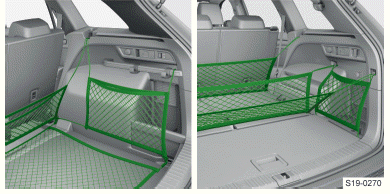

Befestigungsnetze

Übersicht

Die maximale Belastung der jeweiligen Befestigungsnetze beträgt 1,5 kg.

Verschiebbare Haken

Einstellungen

Verschieben

1. Lösen
2. Verschieben
3. Sichern

Abnehmen

• Den Haken drücken, bis dieser sich löst, und abnehmen.

Haken einsetzen

•   Den Haken an den vorderen Bereich der Befestigungsleiste drücken und bis zum Anschlag nach unten klappen.

Die maximale Belastung des Hakens beträgt 7,5 kg.

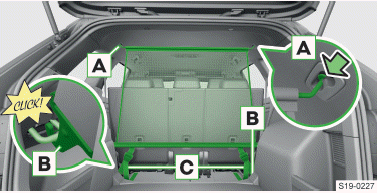

Netztrennwand

Netztrennwand befestigen

Hinten befestigen

• Vor dem Einbau der Netztrennwand hinter der zweiten Sitzreihe die dritte Sitzreihe vorklappen.
• Die Querstange in die Aufnahme A auf der einen Seite einsetzen und nach vorn drücken.
• Die Stange auf die gleiche Weise auf der anderen Seite befestigen.
• Die Karabiner B in die Verzurrösen einrasten.
• Die Gurte an den freien Enden C straff ziehen.

Vorn befestigen

Der Vorgang erfolgt analog dem Vorgang hinten.

Die Verzurrösen für die Karabiner befinden sich unter den mittleren Karosseriesäulen.

Lösen

Das Lösen erfolgt in umgekehrter Reihenfolge zum Befestigen.

Beidseitiger Bodenbelag

Übersicht

Ausstattungsabhängig kann das Fahrzeug mit einem beidseitigen Bodenbelag im Gepäckraum ausgestattet sein. Eine Seite ist aus Stoff ausgeführt, die andere Seite ist abwaschbar.

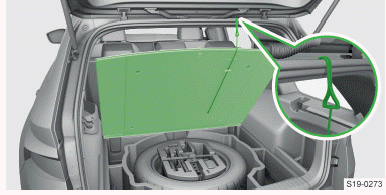

Bodenbelag im Gepäckraum

Hochklappen und Herunterklappen

HINWEIS

Vor dem Schließen der Gepäckraumklappe den Haken vom Rahmen abnehmen.

Aufrollbare Gepäckraumabdeckung

Bedienung

Herausziehen

• Die Abdeckung am Griff bis zum Einrasten herausziehen.

Aufrollen

• Die Abdeckung im Griffbereich drücken.

  Die Abdeckung rollt sich auf.

Es ist möglich, dass die Abdeckung bei winterlichen Witterungsverhältnissen langsamer aufrollt.

Herausnehmen und Einsetzen

Aufgerollte Abdeckung herausnehmen und einsetzen

• Das Ende der Querstange drücken und die Abdeckung herausnehmen oder einsetzen.

Abdeckung unter dem variablen Ladeboden verstauen

Gilt für die Siebensitzer-Variante des Fahrzeugs.

• Die Seitenfächer öffnen.
• Die Abdeckung in die Vertiefungen der Seitenverkleidung einsetzen.
• Die Seitenfächer schließen.
• Die ursprüngliche Position des variablen Ladebodens wiederherstellen.
